Ce support de montage solaire, vendu directement par l'usine de Shixinda, est modulaire préfabriqué et assemblé avec des boulons complets sur place. Il n’est pas nécessaire de procéder à des soudures sur place, ce qui réduit considérablement la période de construction. L'angle d'inclinaison est réglable de 5° à 45°, compatible avec les composants de grandes dimensions comme le 182/210. Il peut être combiné avec des ancrages au sol en spirale, des fixations de toit et des bases de contrepoids pour diverses fondations, et peut être personnalisé pour des terrains complexes tels que les montagnes, les toits en acier coloré et les étangs à poissons. Par rapport aux supports ordinaires, la conception de ventilation et de dissipation thermique réduit la dégradation des composants et le modèle de suivi peut augmenter la production d'énergie de 15 à 30 %.
En tant que fabricant d'acier source, Shixinda contrôle indépendamment les spécifications des profilés. L'acier en forme de C, les tubes carrés et un ensemble complet d'accessoires en acier inoxydable 304 sont produits et vendus en interne, équilibrant les coûts et la rapidité de livraison. Il prend en charge les commandes personnalisées pour les commandes d'exportation en gros et l'acier peut être recyclé, répondant ainsi aux besoins des projets photovoltaïques sans carbone. Il fournit des solutions de support complètes stables et fiables pour les centrales photovoltaïques nationales et étrangères.
Le support de montage solaire est un système spécialisé de composants en acier/alliage d'aluminium utilisé pour la fixation, le support et le support des modules solaires photovoltaïques. Il est équipé de pièces de connexion, de bases et d'accessoires de réglage et est installé sur le sol, le toit, l'abri de voiture, la surface de l'eau, etc. Il s'agit d'un matériau auxiliaire de base pour les centrales photovoltaïques, stabilisant les panneaux photovoltaïques à l'inclinaison et l'orientation optimales pour assurer leur stabilité, et est divisé en type fixe, type de suivi, type flottant et types de support de toit.
Portance et fixation : Supporter le poids des panneaux photovoltaïques, la pression du vent, la pression de la neige et les charges sismiques pour empêcher les composants de se renverser ou de tomber ;
Optimisation de l'angle : Ajustement de l'inclinaison et de l'orientation des panneaux photovoltaïques pour maximiser la réception du rayonnement solaire et améliorer la production globale d'électricité ;
Protection et protection : Isoler les panneaux photovoltaïques du sol/toit, assurer la ventilation et la dissipation de la chaleur, réduire l'accumulation d'eau et de neige et retarder le vieillissement des composants ;
Standardisation et compatibilité : Disposer les composants de manière uniforme, en laissant un passage de maintenance, en facilitant le nettoyage, l'entretien et le remplacement des composants ;
Adaptabilité de la scène : adaptation aux terrains complexes tels que les montagnes, les plaines, les toits en tuiles d'acier colorées, les toits en béton et les étangs à poissons.
Utilise principalement la galvanisation à chaud/alliage zinc-aluminium-magnésium. Il présente une résistance élevée à la corrosion et convient à une utilisation en bord de mer, dans les zones salines-alcalies et dans les régions pluvieuses. La durée de vie anticorrosion est de 25 ans +, correspondant au cycle de vie des modules photovoltaïques. La centrale électrique peut éviter des remplacements fréquents pendant toute sa durée de vie.
Conception précise de l'inclinaison et suivi automatique de la structure de support. Par rapport aux composants posés à plat, il peut augmenter la production d’électricité de 10 à 30 %.
La structure de support a une fonction de ventilation, réduisant la température de fonctionnement des composants et minimisant la dégradation liée à la température.
Conçu selon les normes nationales de portance, résistant aux vents forts, à la neige et aux tremblements de terre. Le calcul de mécanique des structures est qualifié.
Assemblage modulaire, nœuds renforcés, pas de soudure sur site pour un assemblage sur site, et forte rigidité globale.
Tous les composants modulaires préfabriqués sont assemblés avec des boulons sur place. Aucune soudure sur site n’est requise.
Les accessoires sont universels et compatibles avec les modules photovoltaïques grand public 550W/700W/700W + de grande taille. Il est compatible avec les modules double verre et simple verre.
Les supports en alliage d'aluminium sont légers, réduisant ainsi la charge sur le toit. Les supports en acier galvanisé ont des performances élevées et un faible coût unitaire.
Les profils sont réguliers, l'emballage est compact et la perte lors du transport logistique est faible, avec des coûts de transport inférieurs.
Les centrales électriques au sol, les toits en tuiles d'acier colorées, les toits en béton, les abris de voiture photovoltaïques, l'intégration photovoltaïque de pêche et le photovoltaïque de montagne peuvent tous être personnalisés.
Il peut être réglé en inclinaison, disposé en rangées doubles ou en rangées simples et adapté aux terrains présentant des différences de hauteur.
L'acier et l'alliage d'aluminium sont 100 % recyclables, sans déchets de construction. Le revêtement zinc-aluminium-magnésium ne présente aucune pollution par les métaux lourds et répond aux exigences des projets photovoltaïques zéro carbone.
| Catégorie | Paramètre | Norme de spécification de base | Application / Remarques |
| Matériau et anticorrosion | Support en acier au carbone galvanisé à chaud | Matériau de base : acier à haute résistance faiblement allié Q235B/Q355B ; épaisseur de revêtement ≥85μm ; test au brouillard salin 500h sans rouille rouge | Installations photovoltaïques au sol et en montagne ; premier choix rentable ; adapté à la plupart des régions du pays |
| Support en acier allié zinc-aluminium-magnésium | Matériau de base : Q235B/Q355B ; Épaisseur du revêtement en alliage Zn-Al-Mg ≥65μm ; test au brouillard salin 1500h sans rouille rouge | Zones côtières, salines-alcalies et industrielles avec des environnements à forte corrosion ; la résistance à la corrosion dépasse de loin la galvanisation à chaud ordinaire | |
| Support en alliage d'aluminium 6063-T5 | Résistance à la traction ≥160MPa ; traitement anodisé/passivé ; test au brouillard salin 1000h sans corrosion | Toits en acier coloré, toits C&I/résidentiels ; léger, n’endommage pas la couche d’étanchéité du toit | |
| Charge de sécurité structurelle | Charge de vent | 0,5 à 1,0 kN/m², personnalisable pour les typhons de niveau 12 et supérieur | Couvre la plupart des régions du pays ; les profils peuvent être épaissis pour les zones côtières/à vent fort |
| Charge de neige | 0,3 à 1,2 kN/m², personnalisable par charge de neige locale sur une période de retour de 50 ans | Les régions du nord à forte neige et les zones de haute altitude nécessitent une conception améliorée conformément aux codes locaux. | |
| Résistance sismique | Intensité de fortification sismique 8, conforme à GB50011 | Peut être amélioré à l'intensité 9 dans les zones à fort séisme | |
| Durée de vie de conception | 25 ans | Correspond au cycle de vie complet des modules photovoltaïques, conformément aux normes courantes de conception des installations photovoltaïques | |
| Angle d'inclinaison et réglage | Support fixe | Inclinaison réglable de 5° à 45°, inclinaison de génération optimale personnalisée en fonction de la latitude locale, 2 à 3 niveaux de réglage manuel | Commun pour les installations au sol et les toits en béton ; la catégorie mainstream actuelle |
| Tracker à axe unique | Rotation automatique du suivi du soleil est-ouest de 0° à 60°, précision de suivi de ±0,5° | Grandes plantes plates au sol; la production a augmenté de 15 % à 25 % par rapport au chiffre fixe | |
| Tracker à deux axes | Azimut ±180° + inclinaison 0°-90°, réglage sur deux axes, précision de suivi ±0,3° | Régions de haute latitude et à fort rayonnement solaire ; la production a augmenté de 25 % à 35 % par rapport au chiffre fixe | |
| Support de ballast de toit | Inclinaison fixe de 10° à 15°, compatible avec les toitures en acier et en béton à joints debout | C&I / toits résidentiels ; équilibre l’efficacité du drainage et le rendement de la production | |
| Spécifications du profil de base | Colonnes/Messages | Canal en C/poutre en H/tube carré ; tailles grand public C80/C100/C120, tubes carrés 80×80/100×100 | Principaux éléments porteurs des installations au sol ; épaisseur de paroi personnalisable par charge |
| Poutres principales / pannes | Profilés en U / tube rectangulaire / profilés extrudés en aluminium ; tailles grand public 40×40/40×80/60×60 | Membres de support de module directs assurant la rigidité et la stabilité globales | |
| Accessoires de connexion | Boulons/écrous en acier inoxydable 304, pinces dédiées, clips étanches ; conforme à GB/T 3098.6 | Universel dans toute la série ; anti-corrosion, anti-desserrage ; compatible avec les cadres de modules photovoltaïques grand public | |
| Accessoires de mise à la terre | Rondelles et boulons de mise à la terre dédiés | Répond aux exigences de mise à la terre du système photovoltaïque ; empêche la corrosion électrochimique; est conforme aux codes de sécurité électrique | |
| Compatibilité et disposition des modules | Tailles de modules compatibles | Modules grand format monocristallins, bifaces et monoverre de 182 mm/210 mm ; prend en charge les modules grand public de 550 W à 700 W+ | Personnalisable pour des tailles spéciales et des formats de modules spéciaux |
| Mise en page | Portrait à une rangée, paysage à deux rangées, dispositions à support élevé et grande portée | Disposition optimisée par terrain et ombrage pour maximiser la capacité installée | |
| À travée unique | Supports au sol 2 à 6 m, supports de toit 1 à 3 m | Réglable selon les spécifications de charge et de profil, coût d'équilibrage et sécurité structurelle | |
| Espacement des modules | Calculé par ombre locale du solstice d'hiver, avec accès O&M réservé | Garantit l'absence d'ombrage hivernal, conforme aux codes de conception des installations photovoltaïques | |

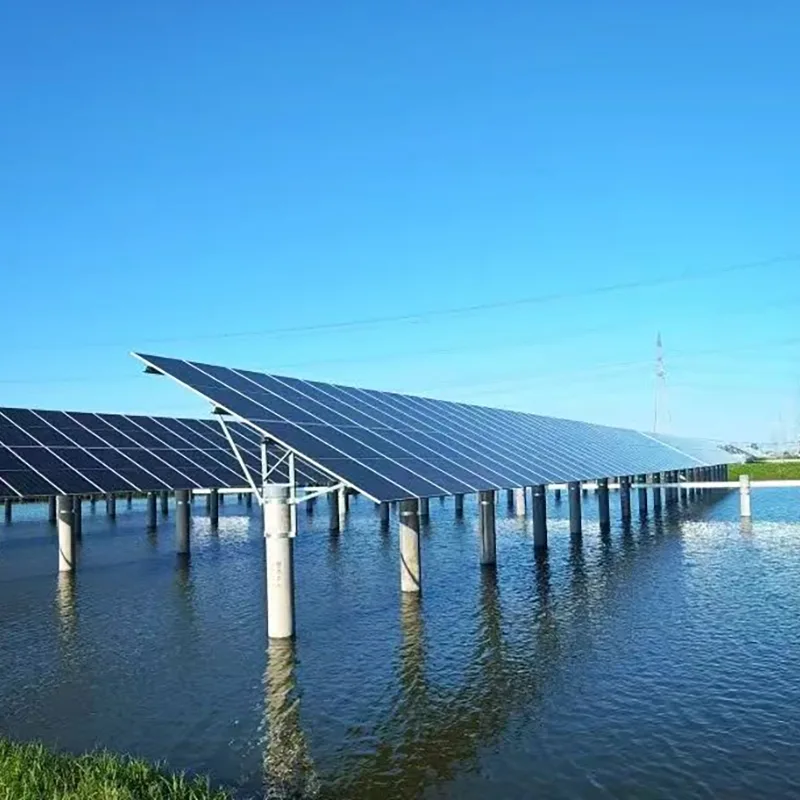

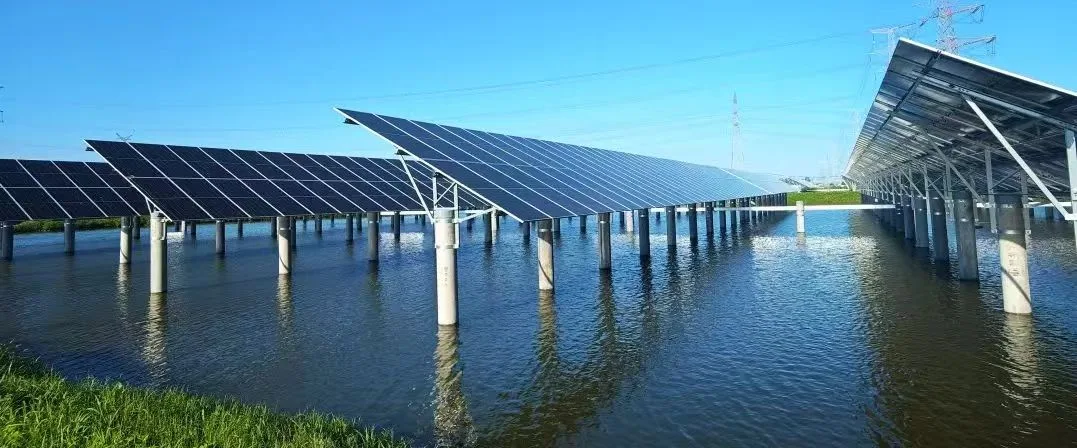

| Fondation d'installation | Fondation au sol | Ancrages à vis, fondations indépendantes sur pieux en béton, fondations en bandes | Convient aux terrains de montagne, de plaine et d'étang à poissons ; les vis d'ancrage ne nécessitent aucune excavation et s'installent rapidement |

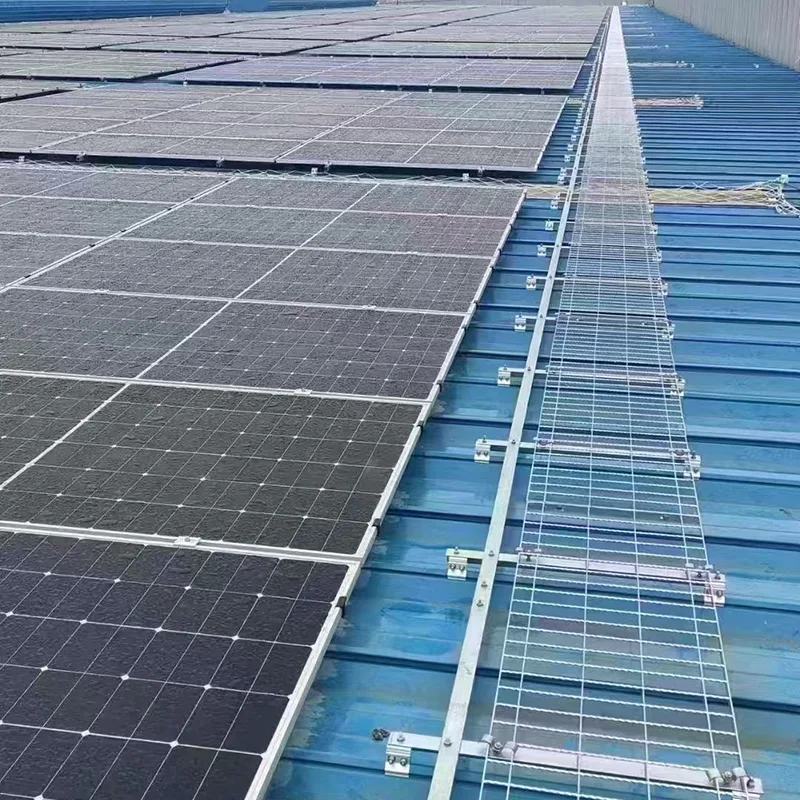

| Fondation de toit en acier enduit de couleur | Installation non pénétrante avec clips dédiés | N'endommage pas l'étanchéité du toit ; compatible avec les profilés en acier à joints debout, à cornières et ondulés | |

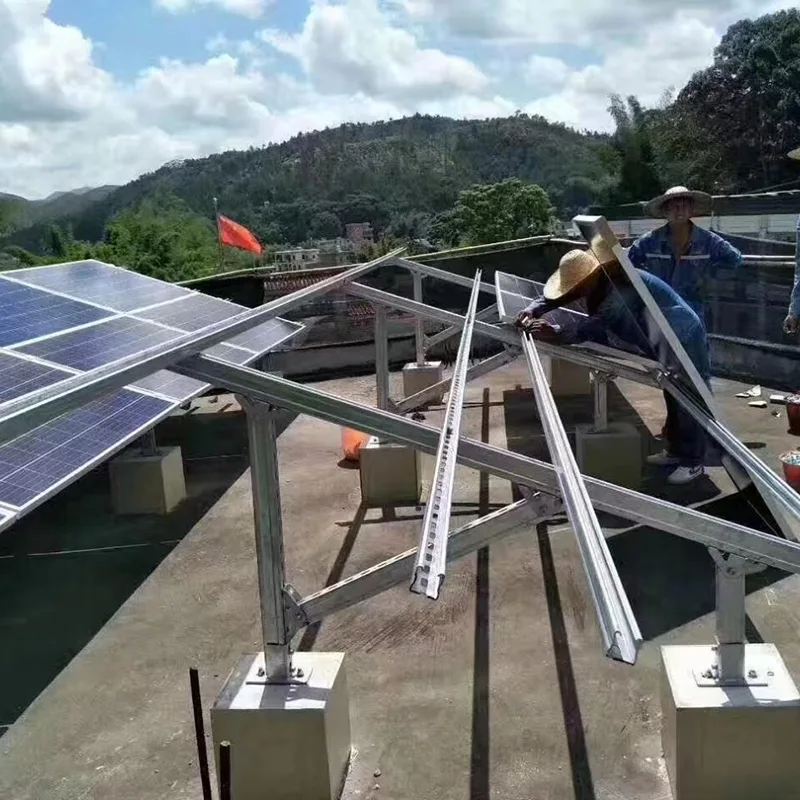

| Fondation de toit en béton | Fondations de blocs de ballast | Aucun clouage, aucun dommage à la structure du toit, installation/retrait rapide ; convient aux toits plats et à faible pente | |

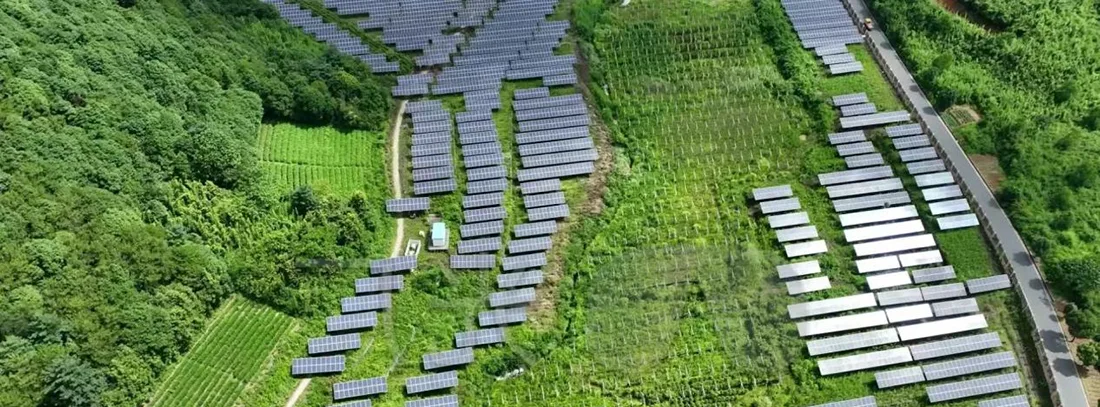

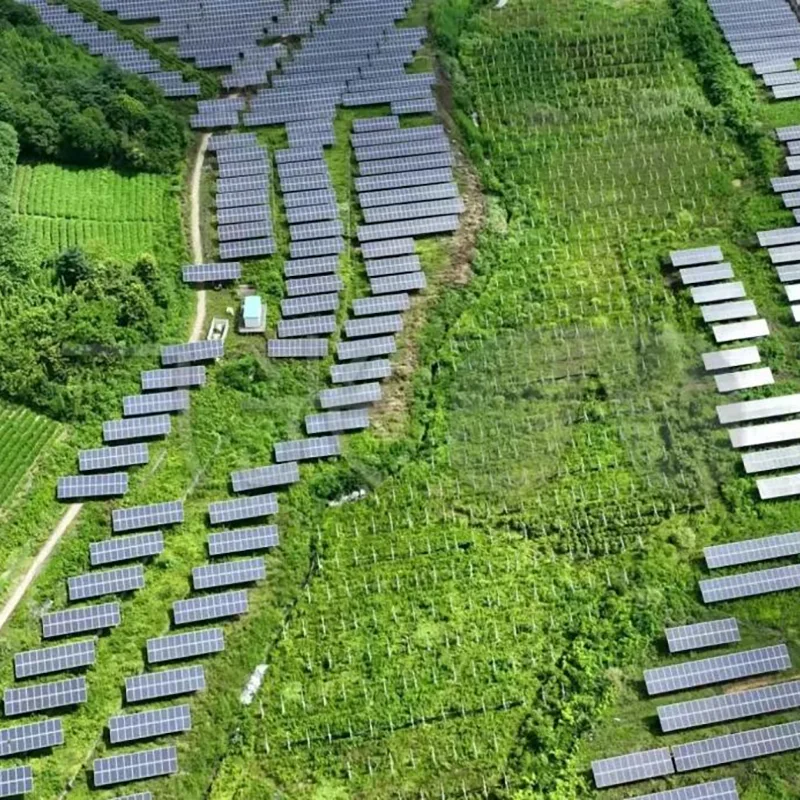

| Fondation PV de montagne | Fondations sur pieux réglables, fondations à ancrage rocheux | S'adapte aux terrains montagneux présentant de grands dénivelés et une géologie complexe, réduisant ainsi les travaux de terrassement |
Le support de montage solaire Shixinda est fabriqué à partir d'un matériau à haute résistance Q355B, composé de trois types courants : galvanisation à chaud, zinc-aluminium-magnésium et alliage d'aluminium 6063-T5. L'épaisseur de la couche de galvanisation est ≥ 85 μm. Le test au brouillard salin du modèle zinc-aluminium-magnésium peut atteindre 1500 heures. Il présente une adaptabilité exceptionnelle dans les environnements à forte corrosion tels que les zones côtières et les zones salines-alcalies, avec une durée de vie nominale de 25 ans, correspondant au cycle de vie des modules photovoltaïques. Le produit suit strictement les normes de charge nationales et peut résister à des vents forts à 12 niveaux et à des charges de neige élevées, répondant ainsi aux normes de conception sismique de 8 degrés. La redondance de la sécurité structurelle est suffisante.
Le produit est modulaire préfabriqué et assemblé avec des boulons complets sur site, sans nécessiter de soudage sur site, ce qui réduit considérablement la période de construction. L'angle d'inclinaison peut être ajusté de 5° à 45°, compatible avec des composants de grande taille tels que le 182/210, et peut être associé à des ancrages au sol en spirale, des fixations de toit et des bases de contrepoids pour diverses fondations. La personnalisation est disponible pour les terrains complexes tels que les montagnes, les toits en acier coloré et les étangs à poissons. Par rapport aux supports ordinaires, la conception de ventilation et de dissipation thermique réduit la dégradation des composants et le modèle de suivi peut augmenter la production d'énergie de 15 à 30 %.
En tant que fabricant d'acier source, Shixinda contrôle indépendamment les spécifications des profilés. L'acier en forme de C, les tubes carrés et un ensemble complet d'accessoires en acier inoxydable 304 sont produits et vendus en interne, équilibrant les coûts et la rapidité de livraison. Il prend en charge les commandes personnalisées pour les commandes d'exportation en gros, et l'acier peut être recyclé, répondant aux besoins des projets photovoltaïques sans carbone, fournissant des solutions de support complètes stables et fiables pour les centrales photovoltaïques nationales et étrangères.
