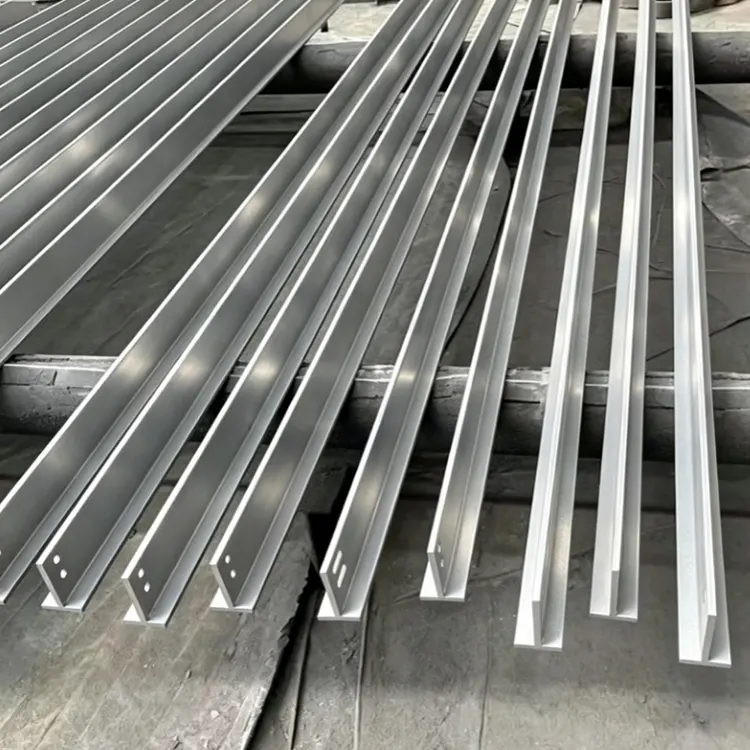

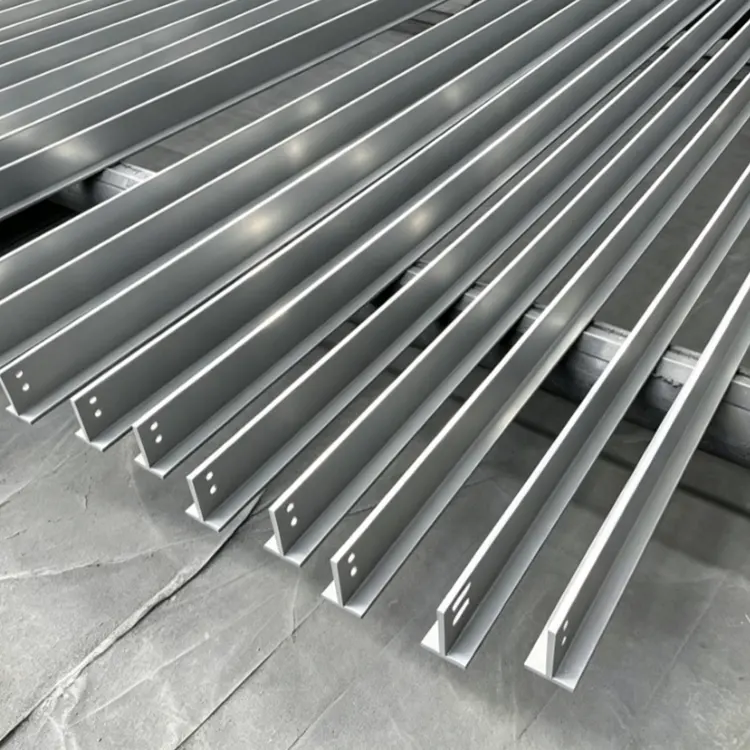

Comparée aux profilés robustes de grande section tels que l'acier en forme de H et l'acier en forme de I, la poutre en T de haute qualité de Shixinda élimine les conceptions transversales redondantes, a un chemin de transmission de force clair et concentré et a des performances de résistance à la flexion et au cisaillement plus ciblées. Il évite efficacement les problèmes de grands espaces de joint, de répartition inégale des forces et de déformation facile dans les types d'acier combinés traditionnels.

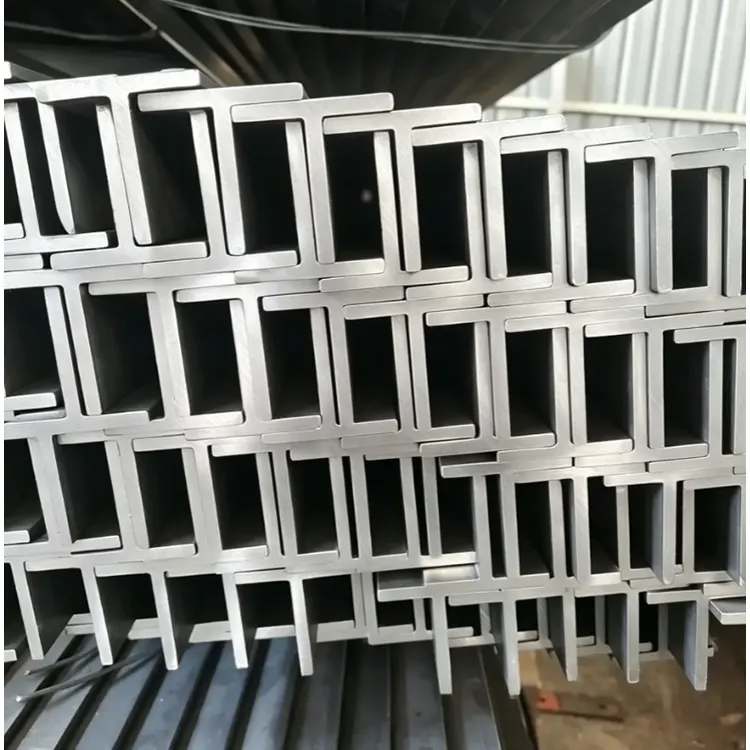

L'acier en forme de T formé par intégration laminée à chaud n'a aucune contrainte de soudage secondaire et l'intégrité structurelle globale est élevée ; l'acier fendu en forme de T repose sur un traitement de matériau mère mature, avec des sections régulières et des dimensions uniformes. Les deux procédés peuvent garantir la rectitude et la précision d’assemblage des profilés et conviennent à une construction modulaire standardisée.
|
Catégorie de spécification |
Paramètres techniques et indicateurs |
Description de l'application |
|
Qualité du matériau |
Acier au carbone : acier à haute résistance Q235B, Q355B, Q420B ; Acier inoxydable : 304/316 ; Altération de l'acier faiblement allié |
Acier au carbone pour bâtiments d'usine, structures en acier et supports porteurs généraux ; Acier inoxydable pour environnements extérieurs et chimiques hautement corrosifs ; Acier patinable pour les aménagements extérieurs et les composants de ponts exposés |
|
Spécifications dimensionnelles |
Règle de marquage des sections : hauteur H × largeur de bride B × épaisseur d'âme t₁ × épaisseur de bride t₂ ; Gamme de sections conventionnelles : H 25 mm ~ 400 mm, B 25 mm ~ 300 mm ; Plage d'épaisseur de paroi : bande 3 mm ~ 20 mm, bride 4 mm ~ 25 mm ; Longueurs fixes standard : 6 m/9 m/12 m, longueurs personnalisées non standard disponibles |
Petite taille (H ≤ 100 mm) : pièces de machines de précision, rails de guidage d'ascenseur, petites pièces encastrées ; Taille moyenne (H100-200mm) : quilles de mur-rideau, supports PV, poutres en acier secondaires ; Grande taille (H ≥ 200 mm) : poutres principales d'usine, composants de pont, plates-formes robustes |
|
Précision dimensionnelle |
Tolérance de hauteur de section/largeur de bride ≤ ±2,0 mm ; Tolérance d'épaisseur d'âme/bride ≤ ±0,5~1,0 mm ; Déviation de rectitude ≤ 1,5 mm/m ; Verticalité de la bride ≤ B/100 ; Déviation d'inclinaison de coupe d'extrémité ≤ 3 mm |
Répond aux exigences en matière d'épissage de structures en acier sur site, de connexion par boulons et d'assemblage par soudage, applicables aux projets conventionnels, notamment la construction de structures principales, de ponts et de supports photovoltaïques ; Des versions personnalisées de haute précision s'adaptent aux applications de rails coulissants pour le transport ferroviaire et les machines de précision. |
|
Propriétés mécaniques |
Q235B : Limite d'élasticité ≥235MPa, résistance à la traction 375~500MPa, allongement ≥25 % ; Q355B : Limite d'élasticité ≥355MPa, résistance à la traction 470~630MPa, allongement ≥21 % ; Q420B : Limite d'élasticité ≥420MPa, résistance à la traction 500~680MPa, allongement ≥18 % ; Acier inoxydable 304 : limite d'élasticité ≥205MPa, résistance à la traction ≥520MPa, allongement ≥40 % |
Une résistance plus élevée convient aux structures en acier à longue portée et à charges lourdes pour réaliser une conception légère ; Acier à haute résistance faiblement allié pour les composants porteurs de base tels que les poutres principales et les ponts d'usine ; Acier au carbone ordinaire pour les composants porteurs secondaires, y compris les supports généraux et les murs-rideaux |
|
Traitement de surface |
Blanc noir laminé à chaud, dérouillage par grenaillage, galvanisation à chaud (épaisseur de couche de zinc ≥85μm), galvanisation à froid, revêtement de peinture époxy riche en zinc, revêtement fluorocarboné, décapage et passivation |
Galvanisation à chaud pour les projets extérieurs humides comme les supports photovoltaïques et les travaux municipaux ; Revêtement époxy riche en zinc/fluorocarbone pour la construction de murs-rideaux et de structures décoratives en acier ; Dérouillage par grenaillage des composants soudés en intérieur et traitement de pré-revêtement ; Passivation par décapage de l'acier inoxydable pour les environnements chimiques et côtiers à forte corrosion |
|
Usinabilité |
Cintrage à froid : aucune fissure ni délaminage après un test de pliage à froid à température ambiante de 180 °C (séries Q235/Q355) ; Soudage : Compatible avec le soudage à l’arc, le soudage à l’arc submergé et le soudage sous protection gazeuse ; résistance des joints ≥90 % du métal de base sans fragilisation par durcissement ; Poinçonnage et perçage : Poinçonnage/perçage CNC disponibles, tolérance de trou ± 0,2 mm sans écaillage ni fissuration des bords ; Découpe : coupage à la flamme, coupage au plasma et coupe à la scie soutenus par des coupes lisses, sans bavures et sans distorsion ; Cintrage : Cintrage à froid personnalisé, rayon de courbure ≥ 2 fois l'épaisseur de paroi sans fissures |
Cintrage à froid pour villas en acier léger et composants décoratifs en acier ; Soudage des poutres principales d'usine et des charpentes en acier lourd ; Poinçonnage et perçage pour supports photovoltaïques boulonnés et quilles de murs-rideaux ; Découpe de précision pour les raccords de machines et les pièces d'ingénierie intégrées ; Cintrage de structures en acier de formes spéciales et de profilés décoratifs |
|
Normes exécutives |
Norme nationale de base : GB/T 11263-2017 Poutres en H laminées à chaud et poutres en T fendues ; Normes de matériaux de support : acier de construction au carbone GB/T 700-2006, acier de construction faiblement allié à haute résistance GB/T 1591-2018 ; Norme anticorrosion : GB/T 13912-2020 Exigences techniques pour les revêtements galvanisés à chaud ; Norme d'acceptation : Code GB/T 50205-2020 pour l'acceptation de la qualité de construction des structures en acier ; Normes facultatives du commerce extérieur : EN 10025 (norme européenne), JIS G3101 (norme japonaise) |
GB/T 11263-2017 est obligatoire pour les projets nationaux de construction, de structure en acier et photovoltaïques ; Des normes européennes/japonaises sont disponibles pour les commandes d'exportation à l'étranger ; Les industries de ponts, chimiques et autres industries spéciales doivent en outre se conformer aux codes d'acceptation industrielle correspondants. |
Résistance à la flexion et portance : la plaque d'âme supporte le moment de flexion vertical et sert de poutre secondaire du toit, de petite poutre de la plate-forme et de poutre principale de l'auvent. Sa section a une efficacité élevée de résistance à la flexion ;
Stabilité à la compression : la bride améliore la rigidité latérale. Il est utilisé comme colonne du mur-rideau, colonne de support du panneau photovoltaïque et petite colonne porteuse. Il est moins susceptible de basculer ou de perdre sa stabilité ;
Support d'ancrage latéral : En tant que support colonne à colonne et support horizontal du toit, il limite le déplacement latéral de la charpente et améliore la stabilité sismique de la structure globale.
Économie de matériaux et légèreté : par rapport à l'acier à double angle avec la même capacité portante, il permet d'économiser 25 % à 35 % d'acier, réduisant ainsi la charge globale du bâtiment et le coût de la fondation ;
Assemblage simplifié : la bride simple face est pratique pour le perçage de boulons et le soudage en biseau. Il n'est pas nécessaire d'assembler deux cornières d'acier, ce qui réduit considérablement le nombre de soudures et de boulons et raccourcit la période de construction sur site ;
Compatibilité universelle : les spécifications standardisées disponibles dans le commerce couvrent plusieurs secteurs tels que la construction, le photovoltaïque, les travaux municipaux et les machines. Les modèles de soudage non standard peuvent répondre à des exigences particulières pour des charges lourdes et de grandes sections.
1. La répartition de la force transversale est scientifiquement conçue, offrant une résistance stable à la flexion et à la compression. Par rapport à l'acier à double angle, il permet d'économiser 25 à 35 % d'acier pour la même capacité portante.
2. Il est formé d'une seule pièce sans aucun joint, ce qui réduit les soudures et les boulons, augmentant ainsi l'efficacité de la construction de 30 %.
3. La série entière est standardisée et dispose d'une disponibilité en stock suffisante. Des spécifications de soudage non standard personnalisées sont également disponibles.
4. Excellentes performances de traitement, permettant la découpe, le soudage, le poinçonnage et le pliage.
5. Compatible avec divers processus anticorrosion, offrant une durabilité à long terme en extérieur.
6. Peut être utilisé à des fins multiples, telles que des colonnes, des poutres et des nervures de support, avec une grande polyvalence.
7. Répond aux normes de précision dimensionnelle, garantissant l'absence de lacunes lors de l'assemblage et adapté à la préfabrication et aux applications photovoltaïques de haute précision.
1. Colonnes secondaires de charpentes en acier, poutres secondaires combinées de dalles de plancher (acier en forme de I de type TM) ;
2. Ossature de raccordement des murs extérieurs préfabriqués, poutres de balcons en porte-à-faux ;
3. Colonnes légères de dissipation d'énergie et de réduction des vibrations composites acier-béton (acier en forme de T à ailes larges TW comme colonne de raidissement du noyau en acier).
Bâtiment de recherche et développement de structure métallique entièrement préfabriquée du groupe métallurgique Taizhou Ershiqi. La structure principale de l'ensemble du bâtiment a été achevée en seulement 20 jours. Toutes les poutres de plancher et les supports verticaux des murs extérieurs étaient en acier en forme de I de la série Q355B TM ; tous les composants ont été préfabriqués en usine et pulvérisés au jet de sable et de peinture, et seuls des boulons ont été utilisés pour l'assemblage sur site. Les déchets de construction ont été réduits de 70 %, ce qui en fait un projet de référence en matière de structure métallique préfabriquée rapide en Chine.
1. Poutres principales des marches d'escalier en acier, poutres porteuses des plates-formes de repos (acier en forme de I de type TM) ;
2. Poutres secondaires en acier en forme de T à ailes étroites des bâtiments d'usine et des mezzanines intérieures des centres commerciaux ;
3. Châssis de support pour locaux techniques et passerelles d'entretien de toiture.
Rénovation de la mezzanine intérieure du complexe de stockage de la nouvelle zone de Tianjin Binhai. Après que le sol en béton d'origine ait été retiré, une mezzanine à structure en acier a été ajoutée. L'acier en forme de T TN100 × 200 a été choisi comme poutres secondaires du plancher, qui étaient légères et ne nécessitaient pas de renforcement des colonnes du cadre d'origine. L’ensemble de la mezzanine a été achevé en seulement 7 jours.
