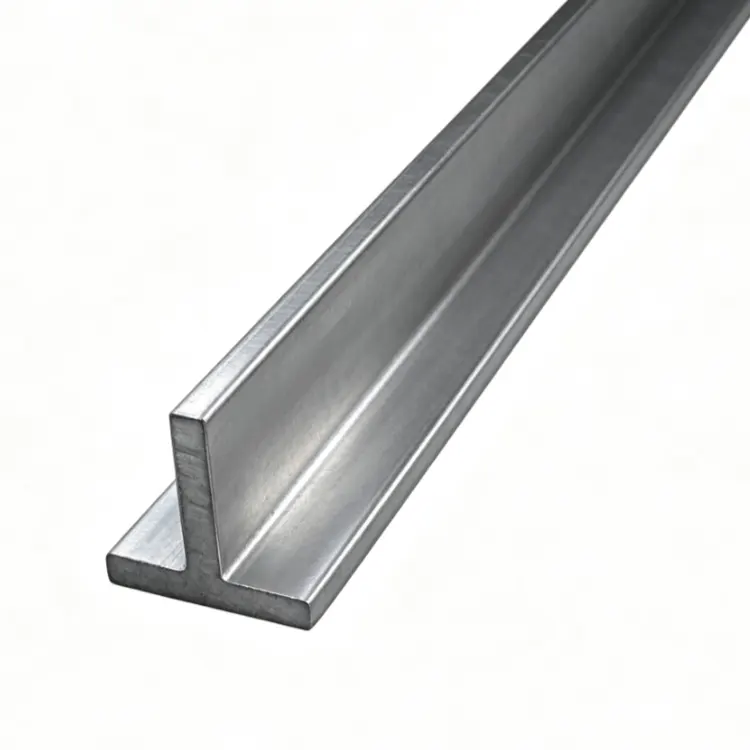

La poutre en T galvanisée à chaud de l'usine Shixinda est une section en acier de construction au carbone avec une section transversale en forme de T. Il est fabriqué à l'aide de l'un des trois procédés suivants : laminage à chaud, fendage de l'acier en H ou soudage de plaques d'acier – pour former le profilé de base en forme de T, suivi d'un processus de galvanisation (soit par immersion à chaud, soit par électrogalvanisation) pour recouvrir toute la surface de l'acier d'une couche de zinc pour la protection contre la corrosion ; ce produit est collectivement appelé acier galvanisé à section en T.
La conception en coupe transversale assure une répartition rationnelle de la charge, réduisant ainsi la consommation d'acier et les coûts ; la structure en forme de T comporte un processus de formage intégré pour l'âme et les brides, offrant une résistance à la flexion et une capacité portante supérieures par rapport aux cornières d'acier de poids équivalent, nécessitant moins de matériau dans des conditions de chargement identiques et réduisant efficacement le coût global de la structure en acier.
Trois procédés de moulage sont disponibles, offrant une adaptation complète à tous les scénarios d'application : les poutres en T laminées à chaud se caractérisent par une haute précision et sont idéales pour les composants photovoltaïques ; Les poutres en T sectionnées offrent de grandes spécifications et une résistance élevée, ce qui les rend adaptées aux poutres principales d'usine ; Les poutres en T soudées prennent en charge une personnalisation non standard et peuvent être adaptées aux projets à petite et à grande échelle.
Planéité de surface élevée et assemblage facile ; sections régulières sans torsion ni déformation ; facilite le poinçonnage, la découpe, l'épissure boulonnée et l'installation sur site, réduisant ainsi les travaux de nivellement requis pendant la construction.
La galvanisation à chaud offre une protection complète contre la corrosion et garantit une longue durée de vie. Le processus d'immersion du zinc à haute température recouvre à la fois les surfaces intérieures et extérieures, ainsi que tous les bords et interstices de l'acier, formant une couche protectrice de zinc qui protège contre l'humidité, l'eau de pluie et l'exposition au sel/alcali ; ce traitement convient aux environnements extérieurs, côtiers ou industriels où la corrosion peut survenir, offrant une durée de vie de plus de 15 ans tout en éliminant les coûts d'entretien ultérieurs associés au dérouillage et à la peinture.
Le revêtement de zinc présente une forte adhérence et est très résistant aux chocs, empêchant le pelage ou le détachement ; la liaison métallurgique entre le revêtement de zinc et l'acier garantit qu'il ne se décolle pas ou ne se fissure pas même sous les impacts du transport ou de l'installation ; par rapport aux surfaces peintes par pulvérisation ou aux revêtements galvanisés à froid, cette solution démontre une durabilité nettement supérieure.
Capacité de charge mécanique : la conception en section en T offre une résistance stable à la flexion, au cisaillement et à la compression, servant de quilles primaires et secondaires, de supports et de composants porteurs ; par rapport à l'acier d'angle ou à l'acier à profilés, il nécessite moins de matériaux et a un poids propre inférieur, ce qui le rend adapté à diverses applications de support de structures en acier pour des charges légères, moyennes et lourdes, où il sert de cadre porteur pour les bâtiments, les systèmes photovoltaïques et les équipements.
Fonctionnalité de protection contre la corrosion à long terme : le revêtement galvanisé à chaud encapsule complètement les surfaces intérieures et extérieures du profilé, bloquant efficacement l'humidité, l'eau de pluie, l'exposition au sel/alcali et l'air humide, offrant ainsi une prévention de la rouille à long terme pour les applications extérieures ; cette solution élimine le besoin de dérouillage ou de peinture sur site, rationalisant ainsi les procédures ultérieures de maintenance de la protection contre la corrosion et la rendant adaptée aux environnements corrosifs tels que les zones en plein air, les régions côtières et les sites d'usines chimiques.
Capacités pratiques d'assemblage et de formage : les profilés présentent des dimensions standardisées, permettant la découpe, le poinçonnage, le pliage, le soudage et la préfabrication ; ils sont conçus pour un raccord boulonné standardisé et un assemblage sur site, raccourcissant ainsi le cycle de construction et permettant une intégration transparente entre les composants préfabriqués en usine et une installation rapide sur site.
Secteur photovoltaïque : cadre de support porteur résistant à la corrosion – spécialement conçu pour fournir un support primaire et secondaire aux modules photovoltaïques ; offre une protection contre la rouille à long terme de 20 ans dans les environnements extérieurs, tandis que sa conception légère réduit le poids global du système de support.
Secteur de la construction : Mur-rideau / charpente porteuse résistante à la corrosion en usine ; servant de charpente de mur extérieur, de pannes de toit et de poutres porteuses pour les plates-formes d'équipement ; convient aux structures extérieures ne nécessitant aucun revêtement.
Secteur des infrastructures électriques municipales : supports fixes extérieurs résistants à la corrosion pour les couloirs de canalisations, les garde-corps et les supports de base des équipements électriques ; conçu pour une utilisation extérieure à long terme sans rouiller ;
Structures en acier robustes : composants de poutres secondaires résistant à la corrosion et aux charges lourdes, comportant des sections segmentées de grandes dimensions ou des sections en T galvanisées soudées ; convient aux applications structurelles résistantes à la corrosion et aux charges lourdes dans les bâtiments d'usine et les murs de soutènement.
|
Catégorie de spécification |
Spécifications techniques |
Description du cas d'utilisation |
|
Type de matériau |
Substrats en acier au carbone : Q235B, Q355B, Q420B ; matériaux spéciaux résistants à la corrosion : acier inoxydable 304/316, acier patinable faiblement allié |
Q235B/Q355B/Q420B : convient aux ateliers industriels, aux structures en acier du bâtiment et aux supports porteurs généraux (en utilisant de l'acier galvanisé en T comme substrat principal) ; Acier inoxydable 304/316 : adapté aux environnements extérieurs hautement corrosifs et aux installations de traitement chimique ; acier patinable faiblement allié : adapté aux projets d'aménagement paysager à ciel ouvert et aux éléments exposés des ponts. |
|
dimensions |
Règles d'annotation des sections : hauteur H×largeur de l'âme B×épaisseur de l'âme t₁ ×épaisseur de la bride t₂ ; gamme de sections standard : H 25 mm–H 400 mm, B 25 mm–B 300 mm ; plage d'épaisseur de paroi : âme de 3 mm à 20 mm, bride de 4 mm à 25 mm ; longueurs standards : 6 m/9 m/12 m (longueurs personnalisées non standard disponibles). |
Les petites spécifications (H≤100 mm) conviennent aux systèmes de montage photovoltaïques, aux composants mécaniques de précision, aux rails de guidage d'ascenseur et aux petites pièces intégrées ; les spécifications moyennes (H : 100-200 mm) conviennent aux cadres de murs-rideaux, aux systèmes de montage photovoltaïques et aux poutres secondaires structurelles en acier ; les grandes spécifications (H≥200 mm) conviennent aux poutres principales des installations industrielles, aux composants de ponts et aux plates-formes robustes. |
|
précision dimensionnelle |
Tolérance de hauteur de section/envergure d'aile≤ ±2,0 mm ; Tolérance d'épaisseur d'âme/épaisseur de bride : ±0,5–1,0 mm ; écart de rectitude :≤1,5 mm/m ; perpendiculaire de la bride : ≤B/100 ; écart d'inclinaison de coupe d'extrémité : ≤ 3 mm |
Convient pour l'épissage sur site de structures en acier, les connexions traversantes boulonnées et les assemblages soudés ; applicable aux applications conventionnelles telles que les structures de bâtiments, les ponts et les systèmes de montage photovoltaïques ; les versions personnalisées de haute précision sont également compatibles avec les applications de transport ferroviaire et de rails coulissants mécaniques de précision. |
|
propriété mécanique |
Q235B : limite d'élasticité≥235 MPa, résistance à la traction 375–500 MPa, allongement≥25 % ; Q355B : limite d'élasticité≥355 MPa, résistance à la traction 470–630 MPa, allongement≥21 % ; Q420B : limite d'élasticité≥420 MPa, résistance à la traction 500–680 MPa, allongement≥18 % ; Acier inoxydable 304 : limite d'élasticité≥205 MPa, résistance à la traction≥520 MPa, allongement≥40 %. |
Une résistance plus élevée permet une meilleure compatibilité avec les structures en acier de grande portée et lourdes, facilitant une conception légère ; l'acier à haute résistance faiblement allié convient aux composants porteurs clés tels que les poutres principales des installations industrielles et des ponts ; tandis que l'acier au carbone ordinaire convient aux composants porteurs secondaires tels que les supports conventionnels et les murs-rideaux. |
|
processus de traitement de surface |
Produit principal : Galvanisation à chaud ; épaisseur du revêtement de zinc≥85μm ; processus de support : laminage à chaud de billettes noires, grenaillage pour l'élimination de la rouille, galvanisation à froid, revêtement par pulvérisation de zinc riche en époxy, revêtement par pulvérisation de fluorocarbone et décapage avec passivation. |
La galvanisation à chaud convient aux environnements extérieurs très humides et en plein air, tels que les systèmes de montage photovoltaïques et les projets d'ingénierie municipaux ; Le revêtement de zinc riche en époxy ou la pulvérisation de fluorocarbone conviennent à la construction de murs-rideaux et de structures en acier décoratives ; L'élimination de la rouille par grenaillage convient aux composants soudés en intérieur et au prétraitement ultérieur par pulvérisation de peinture ; Le décapage et la passivation de l'acier inoxydable conviennent aux environnements chimiques hautement corrosifs et aux zones côtières. |
|
caractéristiques de manipulation |
1. Performance de pliage à froid : le test de pliage à froid à température ambiante de 180 ° ne montre aucune fissuration ; 2. Représentation de soudure (Q235/Q355) : Aucune fissuration ou délaminage ; adapté au soudage à l'arc, au soudage à l'arc submergé ou au soudage sous protection gazeuse ; résistance des joints≥90 % de la résistance du matériau de base ; pas de fragilisation induite par la trempe ; 3. Poinçonnage et perçage : usinage CNC ; précision du diamètre du trou ± 0,2 mm ; pas d'écaillage ou de fissuration des bords ; 4. Performances de coupe : Coupage à la flamme, coupage au plasma ou sciage ; les bords coupés sont plats, exempts de bavures et ne présentent aucune déformation ; 5. Performance de pliage : formage par pliage à froid ; rayon de courbure≥2 fois l'épaisseur de la paroi ; pas de craquement. |
Le cintrage à froid convient aux villas en acier de faible épaisseur et aux composants décoratifs ; le soudage convient aux poutres principales des installations industrielles et aux charpentes en acier robustes ; le poinçonnage convient aux connexions boulonnées dans les systèmes de montage photovoltaïques et les fermes de murs-rideaux ; la découpe de précision convient aux accessoires mécaniques et aux pièces intégrées ; le pliage convient aux structures en acier de forme irrégulière et aux composants de façonnage décoratifs. |
|
norme opératoire |
Normes nationales de base nationales : GB/T 11263-2017 « Poutres en H laminées à chaud et poutres en T fendues » ; Normes de matériaux de support : GB/T 700-2006, GB/T 1591-2018 ; norme de galvanisation et de protection contre la corrosion : GB/T 13912-2020 ; norme d'acceptation technique : GB/T 50205-2020 ; normes internationales facultatives pour l'exportation : EN 10025 (norme européenne), JIS G3101 (norme japonaise). |
Pour les projets de construction domestique, de structure en acier et photovoltaïques, la norme nationale GB/T 11263-2017 doit être strictement appliquée ; pour les projets étrangers orientés vers l'exportation, les normes européennes ou japonaises doivent être mises en œuvre selon les besoins ; pour les industries spécialisées telles que la construction de ponts et la construction chimique, le respect des normes d'acceptation spécifiques à l'industrie est également obligatoire. |
ShixinDa est situé dans la base de l'industrie sidérurgique de Jinghai à Tianjin et se spécialise dans une gamme complète de produits en acier galvanisé à section en T. La société intègre les services d'approvisionnement en matières premières, de traitement, de galvanisation à chaud et d'exportation internationale dans une opération unifiée, bénéficiant d'avantages concurrentiels complets exceptionnels. Les matériaux de base utilisés pour nos produits sont des aciers conformes tels que Q235B, Q355B et Q420B, dont les propriétés mécaniques sont conformes aux normes nationales. Nos spécifications de produits couvrent toutes les tailles de H25 mm à 400 mm, offrant des longueurs standard de 6 m, 9 m et 12 m, ainsi que des options de personnalisation non standard. Les tolérances dimensionnelles sont strictement contrôlées, tandis que la rectitude et la précision de la section transversale répondent aux exigences d'assemblage de haute précision pour les systèmes photovoltaïques, les installations industrielles et les murs-rideaux.
La surface est uniformément traitée avec un processus standard de galvanisation à chaud, avec une épaisseur de revêtement de zinc ≥85 μm ; aucune zone n’est laissée non traitée au niveau des bords ou des coins. Le revêtement galvanisé à liant métallurgique offre une excellente résistance aux chocs et à la corrosion saline et alcaline, garantissant des performances sans entretien à long terme dans les applications extérieures et une adéquation aux environnements corrosifs tels que les installations photovoltaïques côtières et en plein air. Le produit comprend également des capacités intégrées de traitement en profondeur, notamment le poinçonnage CNC, la découpe de précision, le pliage et le soudage, ainsi que le formage à froid ; ses propriétés de soudage sont stables, ce qui le rend idéal pour l'assemblage boulonné et la construction de structures en acier robustes.
Nos produits sont strictement conformes aux normes nationales telles que GB/T 11263 et GB/T 13912 ; nous pouvons fournir des certificats de matériaux, des rapports de tests de galvanisation et des rapports de certification SGS. Pour les commandes à l'exportation, nous prenons en charge l'approvisionnement selon les normes européennes et japonaises, ce qui rend nos produits adaptés à l'exportation de systèmes de montage photovoltaïques vers l'Asie centrale et les marchés étrangers. Tirant parti de nos avantages en matière d'entreposage local, nous maintenons une disponibilité de stock importante, proposons un cycle d'expédition FOB court au port de Tianjin et fournissons des quantités minimales de commande flexibles. Comparé aux profilés conventionnels, l'acier galvanisé en T de ShixinDa offre une capacité portante plus rationnelle et une conception légère, élimine le besoin de processus d'élimination de la rouille et de peinture sur site et réduit considérablement les coûts globaux du projet, ce qui en fait un choix idéal et rentable pour les projets photovoltaïques, les projets d'infrastructures municipales et les ateliers de structure en acier.
